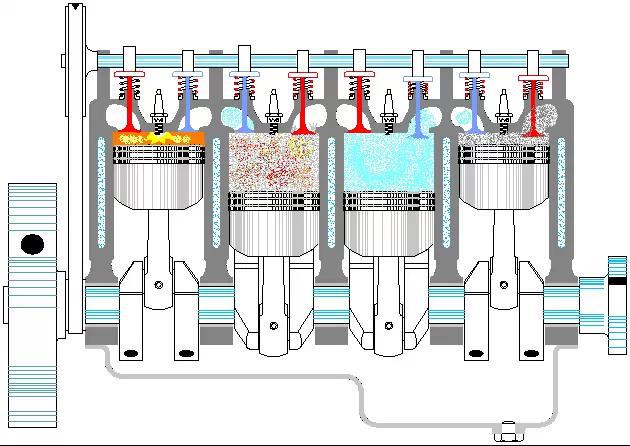

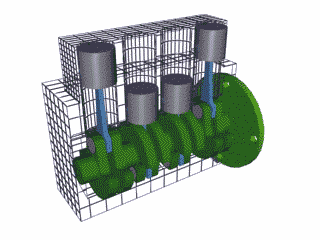

1、直列式发动机-1：汽缸肩并肩地排成一排，L4发动机，一般车都用

1、直列式发动机-2

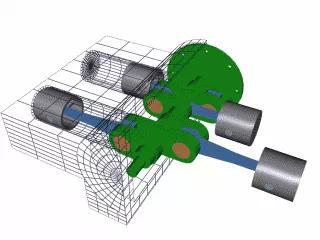

2、水平对置式发动机——汽缸排列在发动机相对的两个平面上，保时捷911用的是这

种的6缸

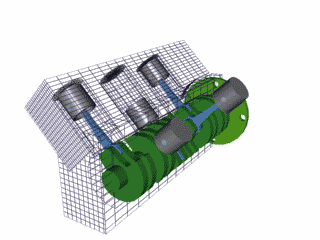

3、V型发动机——汽缸排列在成一定角度的两个平面上，V6发动机

4、转子发动机-1：内燃机的一种，把热能转为旋转运动而非活塞运动，如马自达RX8

5、涡轮式发动机工作原理图解

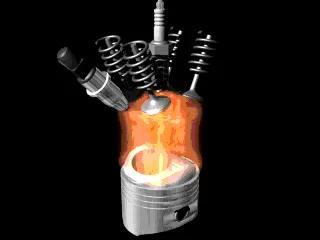

6、发动机做功过程

7、二冲程发动机

8、四冲程发动机

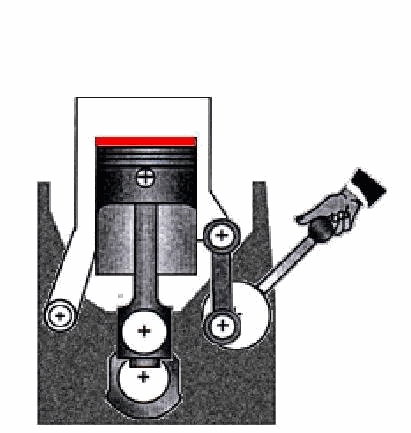

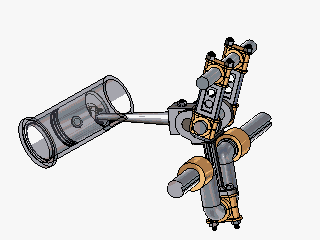

9、变压缩比发动机

10、复杂一点的

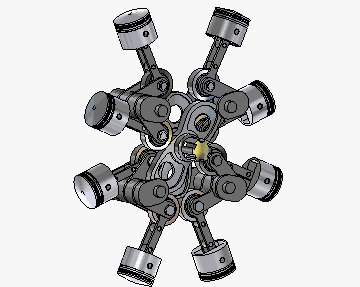

11、飞机的星型发动机

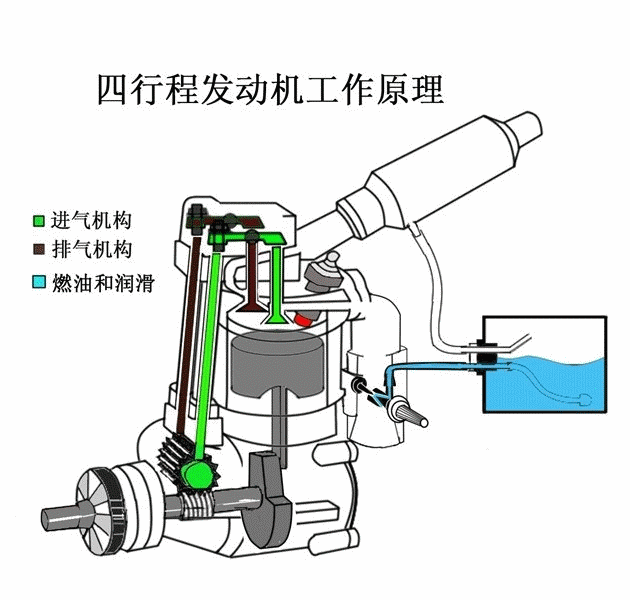

12、四行程发动机工作原理

13、曲柄连杆机构发动机

14、飞机螺旋桨与机枪同步图

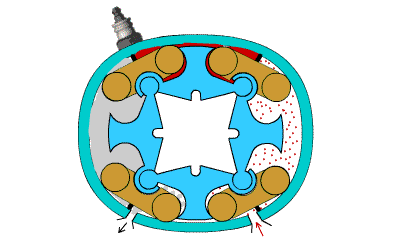

15、奎西发动机

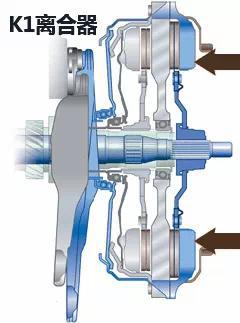

16、K1离合器

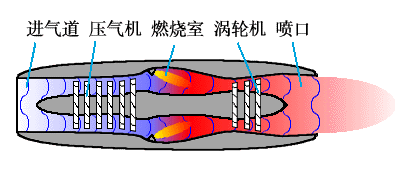

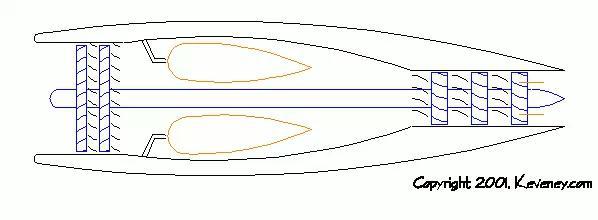

17、喷气式发动机

18、潜艇使用的斯特林发动机

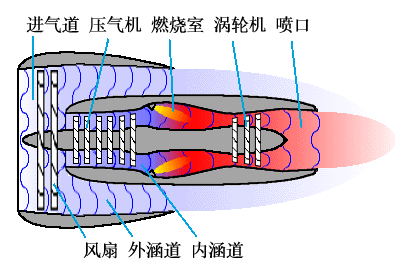

19、双涵道涡轮风扇发动机

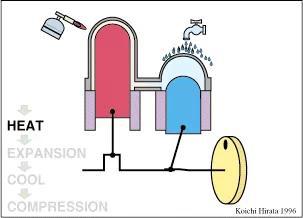

20、外燃机：斯特林发动机原理

21、蒸汽机

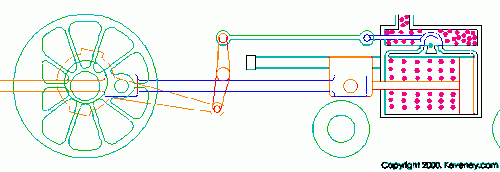

22、火车的推进原理
